Měnič řízený podle sítě funguje nejlépe, když stabilní síť již nastavuje napětí a frekvenci. Měnič řízený podle sítě dokáže tyto reference stanovit a podporovat slabou síť nebo ostrovní síť. Tento rozdíl je důležitější než celkový jmenovitý výkon. Vaše volba ovlivňuje start ze tmy, návrh ochran, koordinaci řízení, reakci na poruchy, uvedení do provozu a služby, které může systém bateriového úložiště energie poskytovat. Začněte s provozním scénářem a poté s dodavatelem měniče a systémovým integrátorem potvrďte požadovaný síťový předpis, podmínky zkratu, chování při přechodu a ovládací prvky.

Klíčové poznatky

• Zvolte řízení dle sítě, pokud je bod připojení silný a hlavní úlohou je plánované nabíjení, vybíjení nebo řízení špiček.
• Zvažte řízení formováním sítě, pokud musí BESS napájet nefunkční sběrnici, fungovat jako ostrov nebo stabilizovat slabou síť.
• Nepovažujte „tvorbu mřížky“ za úplnou specifikaci. Zeptejte se, jak se ovládací prvky chovají během poruch, přetížení, změn režimu a paralelního provozu.
• Spojte PCS, baterii, EMS, transformátor, rozváděč a ochranné schéma do jednoho systému.

Praktický rozdíl spočívá v referenčním signálu

Obě architektury převádějí stejnosměrný proud z baterie na střídavý proud, ale používají odlišné předpoklady řízení. Tento rozdíl se projeví, když je externí síť narušena nebo nedostupná.

Jak funguje řízení podle mřížky

Střídač sledující síť měří existující průběh střídavého proudu a synchronizuje s ním svůj výstup. Fázově synchronizovaná smyčka obvykle sleduje úhel a frekvenci sítě. Regulátor poté reguluje činný a jalový proud podle dispečerských příkazů. Tento přístup je vyspělý a efektivní pro silné připojení k elektrické síti, kde síť již poskytuje pevnou referenční hodnotu napětí a frekvence.

Toto omezení se objeví, když se reference stane slabou. Nízký zkratový poměr, rychlý pohyb napětí nebo několik vzájemně ovlivňujících se měničů mohou synchronizaci ztížit. Jednotka sledující síť také nemůže normálně sama napájet nefunkční sběrnici, protože neexistuje žádný průběh, který by mohla sledovat.

Jak funguje řízení formování mřížky

Střídač tvořící síť se chová spíše jako řiditelný zdroj napětí. Nastavuje napětí a frekvenci v definovaných mezích a mění výstupní výkon v reakci na systémové podmínky. V závislosti na implementaci může používat regulaci poklesu napětí, logiku virtuálního synchronního stroje nebo jinou metodu specifickou pro dodavatele.

Tato funkce může podporovat ostrovní mikrosíť, zlepšit stabilitu v síti s velkým počtem měničů a umožnit sekvence startu z tmy. Neodstraňuje však potřebu inženýrských prací. Stále platí proudová omezení a poruchový proud střídače se liší od vysokého podílu poruch, který je spojen s mnoha rotačními stroji.

Přizpůsobte režim řízení provoznímu scénáři

Správná odpověď závisí na tom, co se děje v místě připojení během normálního provozu a během nejhorší věrohodné události.

Strong-Grid Peak Shaving

Pro továrnu připojenou ke stabilní energetické síti může BESS nabíjet během období nízkých tarifů a vybíjet během špičkové poptávky. Řízení dle sítě může být praktické, protože referenčním bodem zůstává energetická síť. Prioritou je často přesné dispečing, vysoká účinnost přeměny a čistá koordinace se systémem hospodaření s energií na místě.

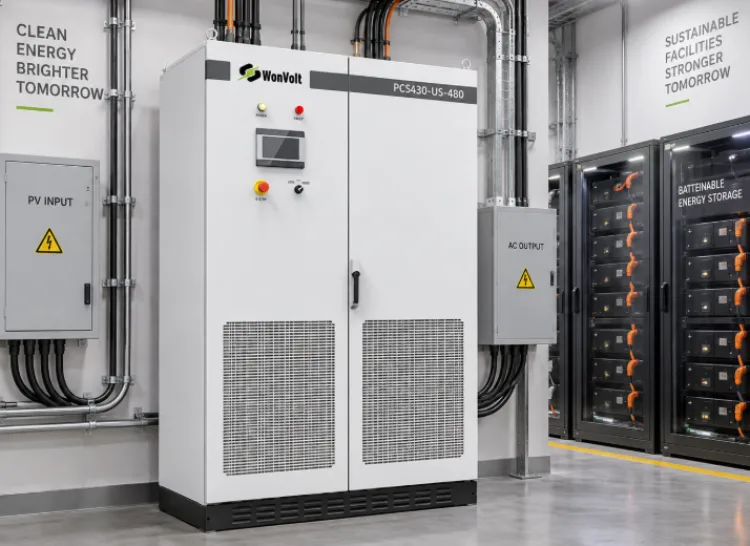

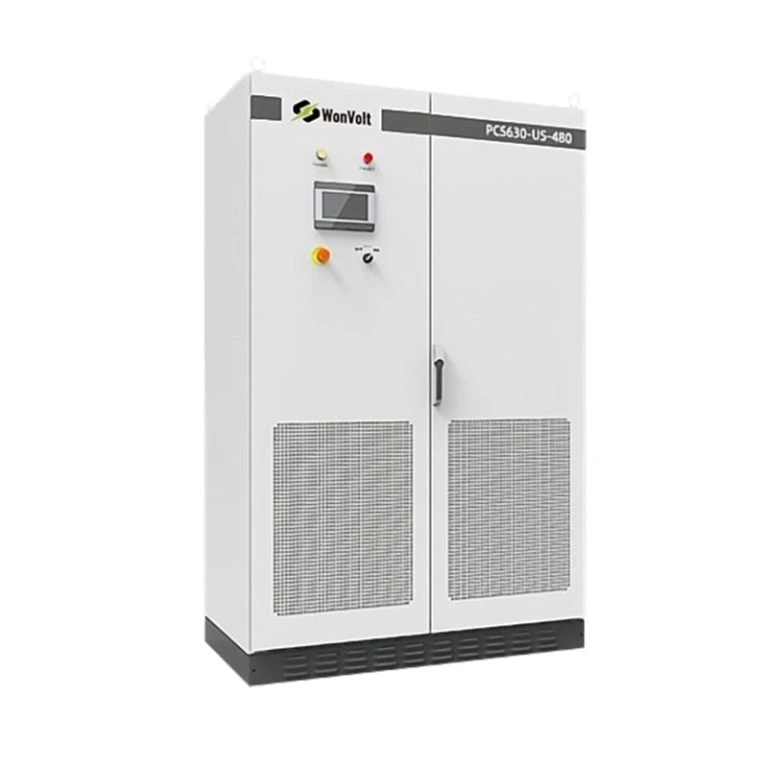

WonVolt uvádí možnosti obousměrného PCS pro projekty bateriového úložiště, včetně Bateriový měnič s výkonem 100 kW až 1000 kWPřed výběrem si ověřte aktuální datový list, příslušné napěťové rozmezí, chování při přetížení, komunikační protokol a certifikační balíček pro váš cílový trh.

Slabá síť nebo vysoká penetrace obnovitelných zdrojů

Vzdálené průmyslové pracoviště může mít dlouhý napájecí tok, omezenou odolnost proti zkratu, velké rozběhy motorů nebo rychlé změny v obnovitelné energii. Řízení s využitím sítě může pomoci udržet lokální referenci, ale projektový tým musí modelovat interakce mezi PCS, generátory, zátěžemi a ochrannými zařízeními. Hodnota spočívá v kompletní strategii řízení, nikoli ve štítku na jedné skříni.

Ostrovní provoz a černý start

Pokud musí lokalita udržovat kritické zátěže v provozu i po výpadku sítě, definujte přechodovou sekvenci. Zeptejte se, zda systém potřebuje nepřerušovaný přenos, krátký výpadek následovaný restartem, nebo pouze ruční ostrovní režim. Start z nuly také vyžaduje dostatek akumulované energie, pomocný zdroj pro řízení a chlazení, vhodnou sekvenci zapnutí a povolení k bezpečnému sepnutí každého jističe.

Na průmyslové a komerční řešení poskytuje užitečný kontext pro integrované diskuse o projektu. Konečné uspořádání zařízení by se mělo i nadále řídit vaším jednopólovým schématem a provozní filozofií.

Porovnejte kompromisy na úrovni projektu

Užitečné srovnání jde nad rámec brožury o převodníku a zkoumá inženýrství, provoz a podporu životního cyklu.

Možnost vytváření mřížky může zvýšit objem práce v oblasti řízení a testování. Může také vytvořit hodnotu, pokud je alternativou větší modernizace mřížky, další rotující zařízení nebo nepřijatelné prostoje. Porovnejte tyto náklady na systém, místo abyste porovnávali pouze ceny PCS.

Pět kontrol před vystavením RFQ

Použijte RFQ (výzvu k nabídce) k tomu, aby dodavatelé popsali pozorovatelné chování. Obecné popisy funkcí je obtížné ověřit během přejímacích zkoušek ve výrobě.

1. Definujte sílu mřížky

Uveďte napětí v místě připojení, údaje o transformátoru, očekávanou úroveň zkratu, poměr X/R a provozní konfigurace. Uveďte plánované obnovitelné zdroje energie a další měniče.

2. Uveďte požadované režimy

Uveďte samostatně nabíjení a vybíjení připojené k síti, regulaci jalového výkonu, ostrovní provoz, resynchronizaci a start ze tmy. Produkt může podporovat některé režimy, ale ne všechny přechody mezi nimi.

3. Nastavte testy rušení

Specifikujte poklesy napětí, odchylky frekvence, skoky zatížení, spouštění motoru, ztrátu komunikace a chování při nouzovém zastavení. Zeptejte se, které výsledky lze sledovat ve výrobním závodě a které vyžadují testování na místě.

4. Společně si projděte limity baterie a PCS

Systém správy baterií může omezit nabíjecí nebo vybíjecí výkon z důvodu teploty, stavu nabití, nevyváženosti článků nebo alarmů. PCS nemůže poskytovat službu, kterou baterie nemůže bezpečně podporovat. WonVolt nabízí širší řešení úložiště pro velké firmy pro kupující, kteří potřebují prodiskutovat tuto koordinaci na systémové úrovni.

5. Potvrďte odpovědnost za ladění

Řídicí parametry mohou po připojení vyžadovat úpravu. Zahrňte do smlouvy odpovědnost za modely, studie, schvalování parametrů, uvedení do provozu a podporu po předání. Jasný seznam rozhraní zabraňuje tomu, aby si dodavatel PCS, poskytovatel EMS a EPC navzájem přiřazovali stejný problém.

Bezpečnostní opatření v terénu, která chrání rozvrh

Zaprvé, neschvalujte nastavení ochran na základě obecného předpokladu poruchového proudu střídače. Vyžádejte si od výrobce časově závislé chování proudu a ověřte ho s vybranými relé a jističi.

Za druhé, nenechávejte testování přechodu mezi režimy až do posledního dne uvedení do provozu. Testujte postupně, s dohodnutými kritérii pro úspěšné provedení a bezpečným plánem vrácení zpět. Pomocné zdroje, komunikace, nárazový proud transformátoru a priorita zátěže mohou ovlivnit přechod, který v řídicí teorii vypadal jednoduše.

V případě dotazů k produktům a aplikacím zašlete jednopólový diagram, seznam zátěží, provozní režimy a kód cílové sítě na adresu WonVoltuTo dává technickému týmu dostatek kontextu k diskusi o vhodné architektuře namísto hádání na základě jmenovitého výkonu.

Závěr

Vyberte režim řízení ze síťových a provozních scénářů a poté specifikujte přechody a testy. Řízení s ohledem na síť je vhodné pro stabilní externí referenci; schopnost formování sítě je relevantní pro slabé sítě, ostrovní provoz, start ze tmy a rychlé změny v obnovitelných zdrojích. V obou případech musí být odpovědnost za PCS, baterie, EMS, transformátor, rozváděč, ochrany, modely a ladění koordinovány jako jeden systém.

Zkontrolujte Obousměrný měnič WonVolt PCS100 až 1000 US pro aktuální referenční číslo produktu, pak kontaktujte WonVoltZašlete jednopólový diagram, údaje o síle sítě, rozsahu napětí baterie, požadovaném výkonu, provozních režimech, testech poruch a přechodů, komunikaci a cílových kódech pro diskusi o vhodné architektuře PCS.

Časté dotazy

Může střídač tvořící síť fungovat, když je připojen k veřejné rozvodné síti?

V řádně navrženém systému to lze, ale režim řízení, požadavky síťového kódu a interakce s dalšími zdroji musí být ověřeny pro konkrétní projekt.

Zaručuje řízení tvorby mřížky start z nuly?

Ne. Start z nuly závisí také na akumulované energii, pomocném napájení, rozváděči, napájení transformátoru, řazení zátěže a schválené řídicí logice.

Není střídač řízený podle sítě vhodný pro každou slabou síť?

Ne. Vhodnost závisí na síle sítě, návrhu regulátoru, dalších připojených převodnících a výsledcích systémových studií.

Může jeden BESS přepínat mezi režimy sledování mřížky a vytváření mřížky?

Některé systémy to dokážou, ale kupující by si měli ověřit podporované přechody, dobu přerušení, zkušební záznamy a postup uvedení do provozu.

Co by měl kupující zaslat před podáním žádosti o nabídku PCS?

A: Zašlete schéma zapojení jednoho vodiče, rozsah napětí baterie, požadovaný výkon, data sítě, provozní režimy, podmínky na místě, komunikaci a příslušné předpisy.
