Kontejner BESS v užitkovém měřítku dodáváme jako jeden z hlavních kusů zařízení, ale projekt funguje pouze tehdy, když je tento kontejner integrován s připojením k síti, transformátorem, ochranným schématem, EMS, komunikací, stavebními pracemi, tepelným managementem a nouzovými postupy. Přeprava a umístění mohou omezit návrh před zapnutím napájení, zatímco uvedení do provozu může odhalit problémy, které žádný test zapnutí napájení ve výrobě nedokáže reprodukovat. Projektové týmy by proto měly s kontejnerem zacházet jako s prvkem sítě a provozuschopnou elektrickou místností. Před komerčním předáním je třeba ověřit požadavky na propojení, zvedání a přístup, klima, logiku dispečinku, nastavení ochran a reakci na poruchy.

Pro velké skladovací projekty, WonVoltu lze vyhodnotit po zdokumentování hranic sítě, cílové doby trvání, účelu dispečingu, klimatu, rozhraní transformátoru, komunikačního schématu a přístupu k službám lokality.

Kontejner musí fungovat jako součást sítě Grid.

• Kontejner BESS v užitkovém měřítku by měl být zkontrolován jako součást rozvodné sítě, přepravní zátěž, tepelný systém a provozuschopná elektrická místnost.
• Uvedení do provozu by mělo ověřit chování PCS, ochranu baterií, uspořádání protipožárních systémů, komunikaci a nouzový přístup k pracovišti.
• Včasný sběr dat o kódu sítě, kapacitě transformátorů a dispečerské logice zabraňuje nákladným úpravám po dodání.

Připojení k síti určuje skutečné hranice zařízení

Kontejner BESS pro užitkové sítě není jen bateriová skříň. Stává se součástí energetického systému připojeného k rozvodné síti, který může zahrnovat zařízení PCS, transformátory, ochranná zařízení, měření, komunikaci EMS, návrh požární bezpečnosti a stavební práce na staveništi. Pokud jsou hranice propojení nejasné, specifikace kontejneru se může zdát úplná, zatímco projektu stále chybí kritické integrační prvky.

První technická kontrola by měla zmapovat, kde se bateriový systém připojuje, kdo vlastní jednotlivá ochranná zařízení, jaké funkce síťového kódu jsou vyžadovány a jak budou vydávány dispečerské příkazy. Díky tomu bude cenová nabídka propojena se skutečným projektem, a nikoli pouze s typovým štítkem kontejneru.

Přeprava a umístění mohou omezit návrh před zahájením elektroinstalačních prací

Kontejnerové systémy vyžadují zvedací body, volnou výšku trasy, rovinnost základů, plánování kabelových vstupů, odvodnění a nouzový přístup. Místo, které dokáže přijmout elektrickou kapacitu, může stále představovat instalační riziko, pokud kontejner nelze po umístění bezpečně přemístit na místo nebo jej servisovat.

Ekonomiku projektu ovlivňuje více než jen stanovování cen baterií a PCS. Stejná nákladová disciplína, která stojí za skryté náklady LCOE, které zpožďují návratnost solární energie platí pro stavební práce, studie propojení, modernizace ochran, přístup jeřábů, uvedení do provozu a zpoždění, která se nacházejí mimo typový štítek kontejneru.

Uvedení do provozu by mělo testovat chování, nejen zapínat systém

Důkladný plán uvedení do provozu kontroluje povely pro nabíjení a vybíjení, nouzové zastavení, alarmy, ztrátu komunikace, odezvu chlazení, monitorování izolace a koordinaci ochran. BESS, který se spustí při nízkém zatížení, dosud neprokázal, že může v praxi fungovat podle plánu.

Zvláštní pozornost si zaslouží tepelná regulace, protože teplota baterie, teplota PCS, ventilace kontejneru a okolní klima se během dlouhých provozních hodin vzájemně ovlivňují. Chladicí zařízení by mělo být provozuschopné, aniž by to narušovalo další bezpečnostní požadavky.

Tabulka kontroly před připojením

Co by si měli kupující ověřit u velkých skladovacích projektů

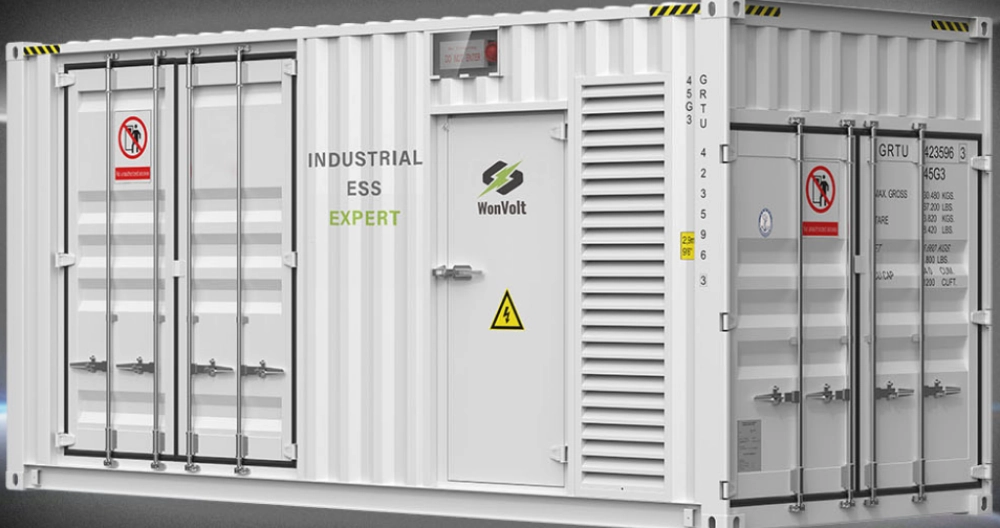

Řešení A Řešení pro užitkové účely ThorVolt 2.0 BESS Container poskytuje základ pro plánování kontejnerového skladování, a zároveň WonVoltu lze porovnat z hlediska integrace do sítě, tepelného managementu, bezpečnostního uspořádání, monitorování, přístupu k službám a dokumentace požadované pro uvedení lokality do provozu.

Užitečná žádost o nabídku by měla obsahovat jednopólové diagramy, očekávaný zdroj náboje, účel vybíjení, místní normy, cílovou dobu trvání, fotografie lokality a veškerá již známá omezení transformátoru nebo propojení.

Dvě úskalí v terénu, která lze snadno přehlédnout

Jedním z úskalí je zacházení s kontejnerem jako s produktem určeným k zapojení do zásuvky a zároveň odkládání rozhodnutí o transformátoru a ochraně. Dalším je podcenění potřebné technické vzdálenosti, zejména v okolí vytápění, větrání a klimatizace, kabelových vstupů a bodů nouzového oddělení. Tyto problémy v cenové nabídce zřídka vypadají dramaticky, ale mohou zpomalit projekt při přejímce na místě.

Kontejnerový systém by měl být hodnocen jako kompletní provozní aktivum. Tento přístup zlepšuje jak technickou spolehlivost, tak i komerční předvídatelnost.

Ověření v terénu před nákupem

Před schválením zařízení vyznačte hranice BESS na jednopólovém schématu projektu. Určete, kde se připojuje kontejner, který transformátor a ochranná zařízení se nacházejí vně pouzdra, kdo zajišťuje měření a řízení a jaké funkce podle předpisů sítě musí PCS vykonávat.

Ověření staveniště by mělo zahrnovat jak dopravní trasu a stavební rozhraní, tak i elektrické zatížení. Zaznamenejte přístup jeřábu, poloměr otáčení, rozměry základů, odvodnění, směr kabelových vstupů, rozsah okolní teploty, vystavení záplavám nebo prachu a potřebný prostor pro dveře a servisní práce.

Uvedení do provozu by mělo prokázat chování řízené regulací za skutečných podmínek na místě. Před uvedením systému do komerčního provozu je třeba otestovat nastavené hodnoty nabíjení a vybíjení, komunikaci EMS, reakci chlazení, nouzové zastavení, alarmy, ochranné vypnutí a obnovení provozu po ztrátě komunikačního signálu.

Otázky, které činí specifikaci užitečnější

Které funkce síťového kódu, účiníku, náběhové frekvence, frekvenční odezvy nebo limitu exportu musí PCS podporovat?

Jaká je doba trvání energie a jaké je použitelné okno SOC (stanice provozu) pro smluvní dispečerskou službu?

Lze kontejner přepravovat, zvedat, umisťovat a servisovat na navrhovaném místě bez dočasných stavebních úprav?

Které systémy si budou vyměňovat data se systémem BESS: SCADA energetických společností, systém EMS elektrárny, řízení transformátorů, meteorologická stanice nebo platforma pro vzdálený servis?

Provozní kontroly pro řešení ThorVolt 2.0 BESS Container v energetickém měřítku

Testování za normálního provozu by mělo odpovídat profilu dispečingu, z něhož se očekává, že aktivum bude generovat příjmy, ať už se jedná o posun ve špičce, zajištění energie z obnovitelných zdrojů, posun v čase nebo jinou službu sítě. Ověřte, zda hierarchie řízení vynucuje limity poplatků, rychlosti náběhu a cíle SOC.

Koordinace ochran by měla být kontrolována s ohledem na provedené měření transformátoru, rozváděče, uzemnění a propojovací zařízení. Kontejner nelze uvést do provozu odděleně od zařízení, která musí odstraňovat poruchy a bezpečně izolovat lokalitu.

Tepelná rezerva by měla být ověřena při trvalém napájení. Sledujte teploty baterie, PCS a skříně během cyklování zařízení HVAC a ověřte, zda jsou detekovány ucpané filtry, alarmy ventilátorů nebo závada chlazení dříve, než teplota dosáhne nebezpečné úrovně.

Po předání se zaznamenávají trendy přesnosti dispečingu, pomocné spotřeby, teplot, alarmů a stavu nabití (SOC) pro první provozní období. Odchylky mohou odhalit problémy s laděním regulace, senzory nebo stavem lokality, které nebyly během krátkého okna pro uvedení do provozu viditelné.

Konečný balíček dokumentace by měl obsahovat výkresy skutečného provedení, nastavení ochran, záznamy o firmwaru/konfiguraci, mapu komunikace, definice alarmů, nouzové postupy, intervaly údržby a dohodnuté vymezení odpovědností mezi dodavatelem a pracovištěm.

Nejsilnější rozhodnutí o koupi porovnává spíše využitelnou provozní hodnotu než samotnou kapacitu baterie. Systém, který se snáze instaluje, bezpečněji se obsluhuje a přehledněji monitoruje, může být cennější než větší konfigurace, která vytváří zbytečná integrační rizika.

Uvedení do provozu s popisem chybových scénářů před komerčním předáním

Úspěšný cyklus nabíjení a vybíjení prokazuje pouze normální průběh provozu. Uvedení do provozu by mělo také kontrolovaným způsobem simulovat vybrané abnormální podmínky: ztrátu komunikace, zastavenou jednotku HVAC, příkaz k nouzovému zastavení, ztrátu externího dispečerského signálu nebo vypnutí ochrany, které vyžaduje bezpečnou izolaci systému. Účelem je potvrdit, že alarmy, blokování, protokoly a pokyny operátora se chovají tak, jak je navrženo, i když zařízení není v ideálním stavu.

Tepelná odezva by měla být pozorována za trvalého napájení, nikoli při krátkém provozu s nízkým zatížením. Zaznamenávejte teploty na reprezentativních místech baterií, PCS a kontejnerů, zatímco chladicí zařízení pracuje normálně. Pokud je klima na místě náročné, měl by plán uvedení do provozu vysvětlovat, jak bude tepelný systém ověřen vzhledem k daným hranicím a jak lze provádět údržbu bez narušení protipožárních nebo elektrických bezpečnostních opatření.

Předávací dokumentace by měla obsahovat schéma zapojení jednoho pólu v aktuálním stavu, nastavení ochran, komunikační mapu, seznam alarmů, kroky pro izolaci v případě nouze, intervaly preventivní údržby a limity používané systémem EMS. Tento balíček umožňuje budoucím servisním týmům pochopit, proč byl systém konfigurován určitým způsobem, a snižuje riziko, že pozdější úpravy nenápadně sníží bezpečnostní nebo výkonnostní rezervu stanovenou při uvedení do provozu.

Časté dotazy

Jaké informace je třeba mít před výběrem užitkového kontejneru BESS?

Připravte napětí v síti, jmenovitý výkon, dobu trvání dodávky energie, klima na místě, účel expedice, požadavky na propojení, dostupný prostor a přepravní podmínky. Tyto vstupy ovlivňují hodnocení PCS, uspořádání kontejneru, tepelnou regulaci a návrh ochrany.

Proč je uvedení do provozu více než jen test zapnutí?

Test zapnutí pouze ukazuje, že se systém spustí. Uvedení do provozu by mělo také otestovat komunikaci, alarmy, nouzové zastavení, příkazy k nabíjení/vybíjení, tepelnou odezvu a koordinaci ochran.

Jak umístění kontejneru ovlivňuje dlouhodobý provoz?

Umístění ovlivňuje zvedání, odvodnění, vedení kabelů, proudění chladicího vzduchu, přístup k požáru a údržbu. Špatné umístění může ztížit údržbu technicky správného kontejneru nebo ho učinit nebezpečným.

Předání až po dokončení integračních a poruchových testů

Na Řešení pro užitkové účely Thorvolt 2.0 Bess, kategorie kontejnerů by měly být přezkoumány až poté, co projekt bude mít pevně stanovené funkce síťového kódu, dobu trvání, zdroj poplatků, dispečerské řízení, okolní podmínky, dopravní trasu, základy a požadavky na nouzový přístup.
